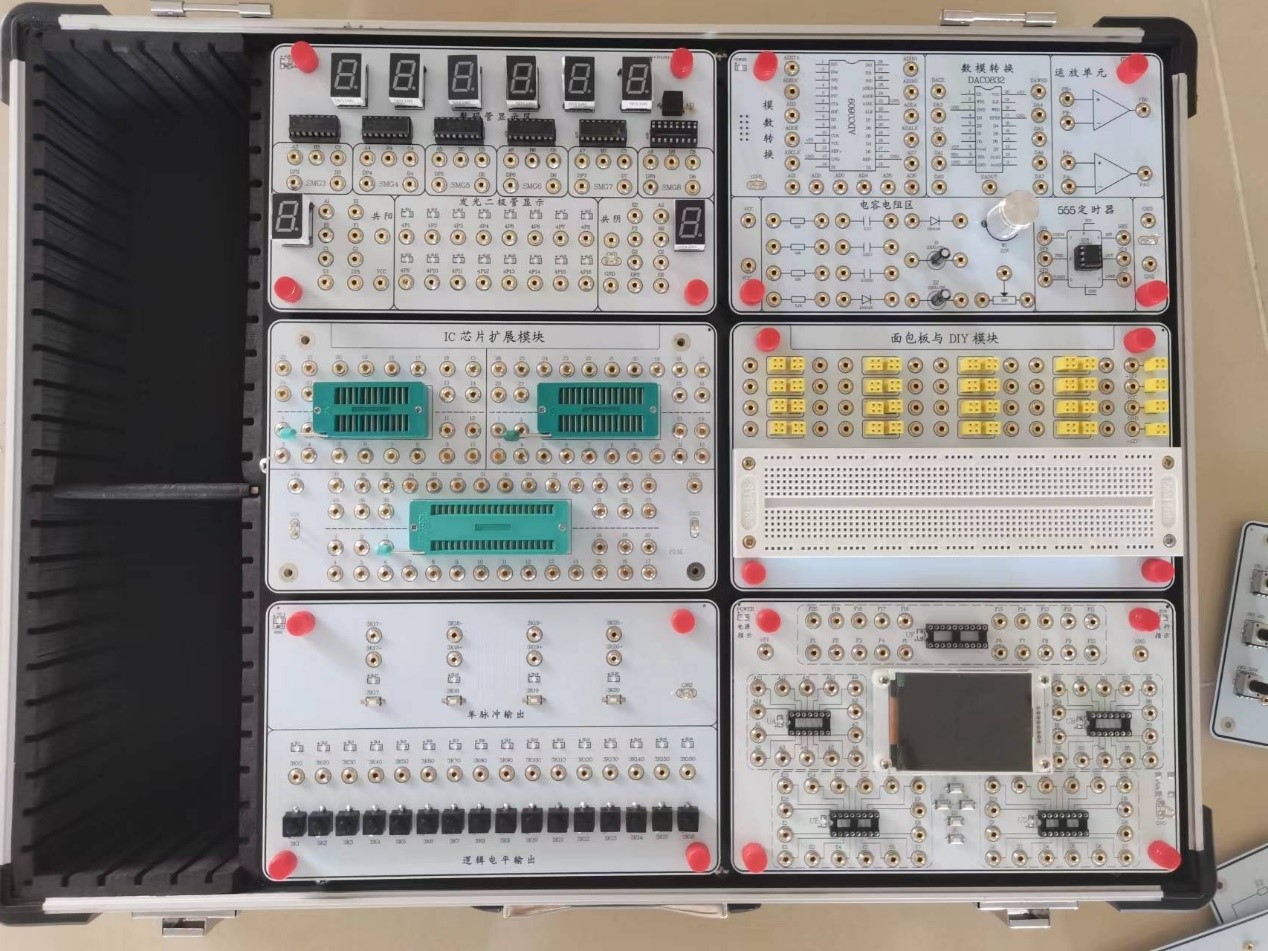

實驗箱采用模塊結構設計，實驗箱接插件可靠，連線及測試錨孔采用內徑為Φ2自鎖緊式插孔，使用直觀、可靠、維修方便、簡捷。學生可按照各實驗項目自已動手搭建電路，培養學生的思維能力及動手能力。
技術指標:
1.實驗箱由以下實驗模塊單元組成：ADDA實驗模塊、邏輯電平實驗模塊、時鐘信號產生模塊、數碼管顯示模塊、DIP插座開發模塊、開發設計模塊組成。
2.時鐘信號產生模塊：提供1Hz、10Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz、100kHz、500kHz；邏輯筆可用于測試高電平、低電平及高阻態；兩路可調直流電壓輸出：0~5V;蜂鳴器等。
3.邏輯電平實驗模塊：提供16路邏輯電平開關、4個單脈沖輸出開關輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。
4.數碼管顯示模塊：提供6位LED數碼顯示器，自帶BCD碼譯碼電路;4位獨立數碼管，可裝共陽或共陰數碼管，都設計有限流電阻以保護數碼管。
5.ADDA實驗模塊：提供基于FPGA實現的模數轉換（ADC0809）、數模轉換（DAC0832）功能，可完成AD、DA相關實驗內容、提供555定時器單元及實驗所需的電阻、電容、運放等實驗器件。
6.DIP插座開發模塊：含IC14、IC16插座各兩個，雙列圓孔插座，穩定耐用，方便芯片插拔。
7.配置FPGA開發模塊，要求FPGA芯片不低于 AITERA EP4CE6E22C8N 要求FPGA IO口獨立引出，方便學生設計開發，提供轉換接口，方便與實驗箱連接。要求FPGA開發模塊能夠與DIP插座模塊聯動，可以完成芯片映射功能，即DIP插座可以插74系列芯片做實驗，也可通過人機交互接口（USB口）在DIP插座上映射74系列芯片（不插芯片）做實驗。
8.開發設計模塊：提供自主設計開發區域，區域19 CM *18CM，配套出口品質面包板，磷青銅彈片；提供18個實驗轉換接插端子，方便學生與實驗箱連接實驗。
9.內置+5V、+12V、-12V電源，電源具有短路保護及自動恢復功能。
10.實驗項目:
基本實驗： 實驗箱的使用、門電路邏輯功能及測試 、三態門和OC門的研究、組合邏輯電路（半加器、全加器） 、編碼器與譯碼器、數據選擇器、觸發器及其功能轉換、移位寄存器、組合電路中的競爭與冒險等。
應用設計實驗 ：邏輯門的應用、計數譯碼與顯示、 MSI計數器的應用、雙向移位寄存器應用、累加器的設計、格雷碼與自然二進制碼轉換器、十翻二運算電路設計等。
配套FPGA開發實驗：隨機存儲器及其應用、動態掃描顯示電路設計、電機驅動、PID算法、邏輯電路、時序電路設計、紅綠燈、流水燈、流量計數、信號檢測與處理、對數乘法器的設計實驗、基于FPGA的樓道聲控延時燈設計、電子鐘設計性項目。
EDA實驗內容：基于Quartus II基本庫元件的原理圖設計、基于Quartus II宏功能模塊的原理圖設計、基于原理圖的計數器設計；用VHDL設計實現模8計數器、用VHDL設計實現常用組合邏輯電路、用VHDL設計常用時序電路。
