一. 產品圖片

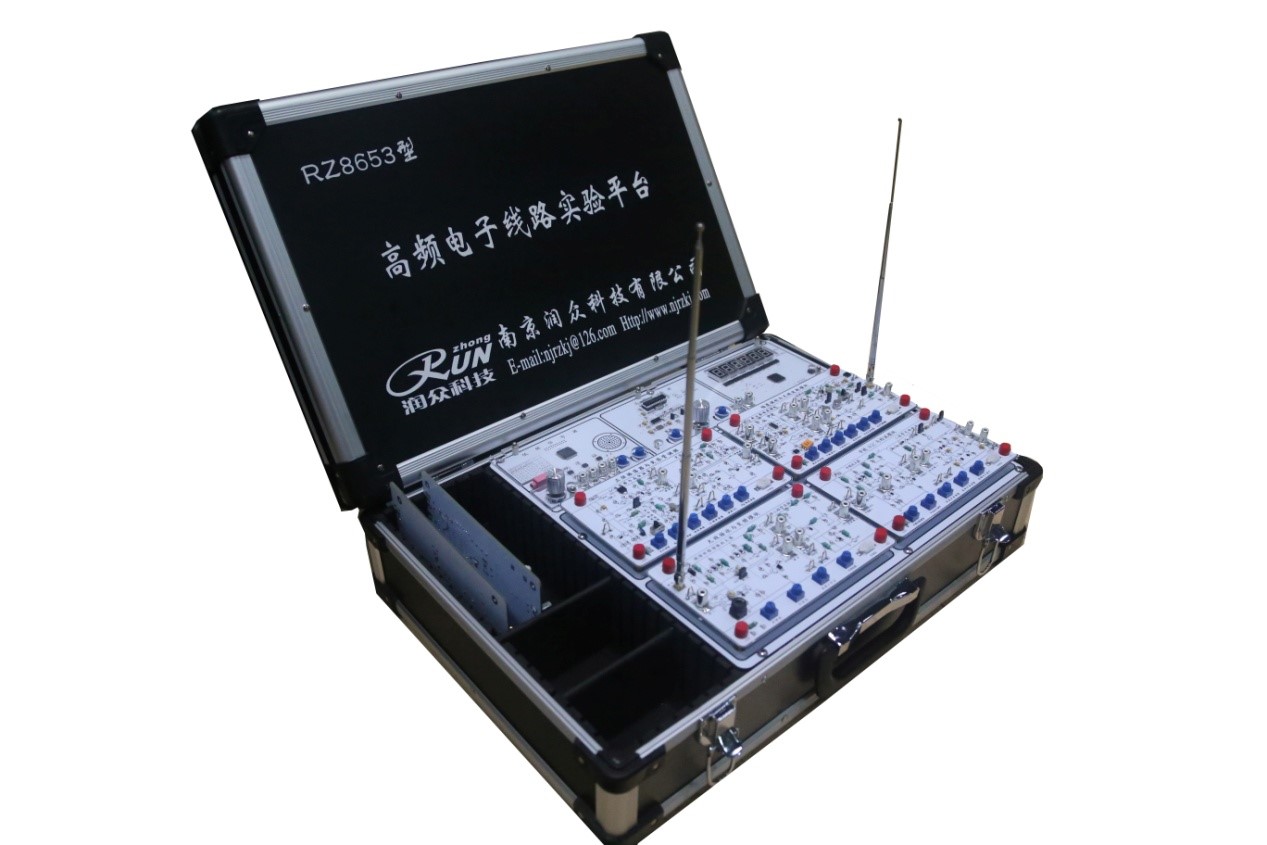

A.RZ8653高頻電子線路實驗箱
(圖片僅供參考)

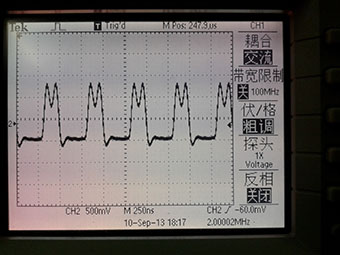

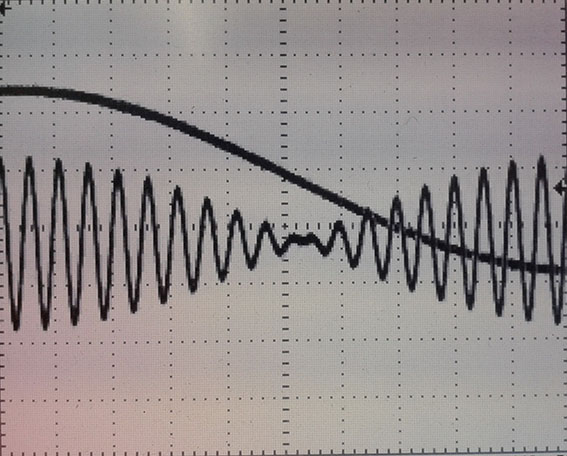

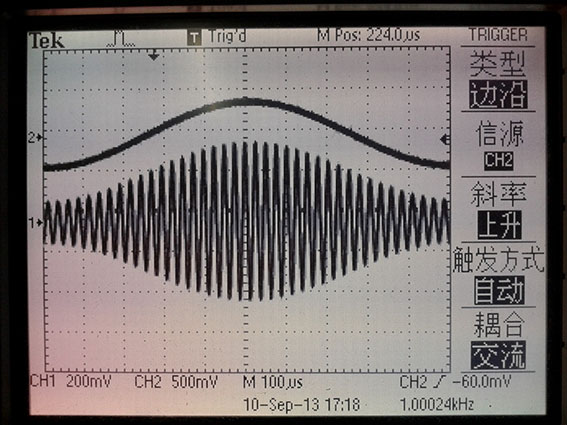

實測AM信號 實測DSB信號 實測功放過壓波形
二. 產品特點
1.采用主板加模塊形式,主板內置DDS低頻信號源(函數信號、音樂信號、調制信號和載波信號同步的AM、DSB、FM波形)、麥克信號、DDS高頻信號源、頻率計;
2.實驗箱不用中周的電感耦合,提高實驗箱的穩定性和可靠性;
3.實驗單元模塊標注實驗原理圖,便于學生結合理論知識進行學習和分析。
4.能清楚地觀測到丙類功率放大器在信源電壓、電源電壓、負載變化時的“過壓”、“微過壓”、“臨界”、“欠壓”的工作狀態;
5.實驗箱單元模塊級聯后既能構成完整的調頻無線收發信機,又能構成完整的調幅無線收發信機;
6.調頻或調幅無線收發信機既能收發音頻模擬信號,也能收發數字信號。能基于高頻平臺進行分布式溫度采集;
7.為提高學生分析問題和動手能力,加深對所學知識的理解,實驗箱可選高頻電路故障診斷模塊(選配)。老師通過手機APP或無線方式給學生實驗平臺設定故障,故障內容豐富。可連接至電腦,使用電腦上位機顯示實驗過程的參數并具有存儲功能。
高頻故障設置與故障定位板功能:
a)、該功能板本身是一個完整的收信機,有天線、小信號放大、LC振蕩、三極管混頻、中放、檢
波等模塊組成;
b)、功能板內置一套微處理器系統,配有USB接口(或射頻接口),借助于PC機有線或無線設置故障;
c)、故障設置掉電保護,故障號可在LED上顯示;
d)、收信機的每個功能模塊均可設置故障點,各模塊的故障點可任意組合,故障類型豐富;
e)、測試點與故障點設置合理,功能板可重復使用;
8.能提供高頻單元電路開發模塊(或重復使用),方便學生設計和實現自已期望的電路;
三. 實驗類型
1.高頻小信號調諧放大電路實驗(含單調諧和雙調諧)
主要實驗內容:測試單調諧與雙調諧放大器的電壓增益、通頻帶、選擇性和動態范圍。
2.高頻功率放大電路實驗
主要實驗內容:觀察高頻功率放大器丙類工作狀態的現象,測試丙類功放的調諧特性、負載特性,測試激勵信號變化、負載變化、電源電壓變化對工作狀態的影響,能清晰地觀察欠壓、臨界和過壓三種狀態的余弦脈沖波形。
3.正弦波振蕩器實驗(含LC振蕩器和晶體振蕩器)
主要實驗內容:觀察LC振蕩器中電源電壓,反饋系數和負載對振蕩器的影響,觀測并比較LC振蕩器和晶體振蕩器的頻率穩定度。測試并比較西勒電路與克拉潑電路的特性。
4.中頻放大器實驗
主要實驗內容:用點測法測出中頻放大器的幅頻特性,測試中放的電壓增益,通頻帶和選擇性。
5.混頻器實驗(含三極管混頻、集成乘法器混頻)
主要實驗內容:測量混頻器輸入,輸出頻率之間的關系,觀察輸入波形為調幅波時混頻器的輸出波形。
6.振幅調制實驗(含功放基極調幅和模擬乘法器調幅)
主要實驗內容:模擬乘法器的輸入失調電壓、直流調制特性測量,觀察改變調幅時輸出波形的變化并計算調幅度。應用模擬乘法器MC1496實現全載波調幅、雙邊帶調幅。
7.振幅解調實驗
主要實驗內容:實現普通調幅波的解調,觀察雙邊帶調幅波的解調,觀察對角線失真、負峰切割失真以及檢波器不加高頻濾波時的現象。
8.頻率調制實驗
主要實驗內容:觀測壓控振蕩器(VCO)的振蕩頻率,測試變?nèi)荻O管的靜態調制特性,觀察調頻波波形,觀察調制信號振幅變化時對頻偏的影響,觀察寄生調幅現象。
9.調頻波解調實驗(電容耦合回路相位鑒頻器、斜率鑒頻器)
主要實驗內容:了解電容耦合相位鑒頻器和斜率鑒頻器的工作原理,測量鑒頻特性曲線。
10.4046鎖相環組成的頻率調制器與頻率合成實驗。
主要實驗內容:觀察鎖相環的同步帶和捕捉帶,觀察鎖定后的典型波形,觀察輸入調制信號為正弦波和方波時的調頻波形,測量頻率合成器的頻率變化。
11.濾波與計數鑒頻器:理解DSB與SSB產生的原理和脈沖計數鑒頻的工作原理,觀察DSB、SSB和計數鑒頻的波形。
12.自動增益控制(AGC)實驗
主要實驗內容:改變中放輸入信號幅度,測量AGC電壓變化情況,改變中放輸入信號幅度,比較接與不接AGC時,中放輸出幅度的變化情況。
13.調幅發射機聯試實驗
主要實驗內容:將各所需模塊連接成調幅發射機,測試各模塊輸入輸出波形,并調整各模塊可調元件,使發射機輸出達最佳狀態。
14.調幅接收機聯試實驗
主要實驗內容:將各所需模塊連接成調幅接收機,測試各模塊輸入輸出波形,并調整各模塊可調元件,使接收機輸出達最佳狀態。
15.發射與接收完整系統的聯調實驗
主要實驗內容:將各模塊構成一個完整的收發系統(可以是無線收發,也可以用電纜將收發連接,有四種連接方案),通過測試各部分波形,比較發射與接收波形,建立起完整的通信概念。
16.調頻發信機試實驗
主要實驗內容:將各所需模塊連接成調頻發射機,測試各模塊輸入輸出波形,并調整各模塊可調元件,使發射機輸出達最佳狀態。
17.調頻接收機聯試實驗
主要實驗內容:將各所需模塊連接成調頻接收機,測試各模塊輸入輸出波形,并調整各模塊可調元件,使接收機輸出達最佳狀態。
18.收信機故障定位與分折排除實訓:由教師通過基于PC機USB口或無線模塊給指定編號的實驗平臺發故障號,學生根據故障現象分折定位故障。
1)、偏置類故障;2)、阻容耦合類故障;3)、載頻頻率偏差類故障;4)、諧振回路故障;5)、功放狀態類故障;
四.組成模塊
底板模塊:
低頻DDS信號源 |
函數信號 |
頻率0.1~50KHZ連續可調,10MVp-p~10Vp-p(連續可調) |
音樂信號 |
可編程 |
|
調制信號 |
調制信號和載波同步,能在普通示波器上穩定顯示AM、DSB、FM波形 |
|
話筒接口 |
|
可進行無線語音通信 |
音頻功放、喇叭 |
|
對收信機的音頻信號進行功放輸出 |
DDS高頻信號源 |
高頻正弦波 |
頻率范圍:1HZ~25MHZ,輸出幅度:100MVp-p~2Vp-p(連續可調) |
頻率計 |
|
測量頻率范圍:0-25MHZ,輸入電壓不小于50mv; |
實驗?zāi)K:
1 |
無線接收與變頻模塊
|
單調諧、雙調諧,諧振頻率6.3MHZ;增益在于25db;能完成諧振回路特性測量與調整等實驗; 三極管混頻:本振輸入8.8MHZ載波6.3MHZ,輸出2.5MHZ |
2 |
正弦振蕩器與變?nèi)莨苷{(diào)頻模塊 |
LC頻率4—12MHZ,可研究西勒振蕩電路和克拉潑振蕩電路的幅頻特性; 晶振:8.8MHZ; 變?nèi)莨苷{(diào)頻:6.3MHZ中心頻率 |
3 |
中放AGC與檢波模塊 |
放大2.5MHZ的中頻信號,增益大于20db; 包絡檢波,可觀察對角切割失真和底部切割失真,并有低頻放大 |
4 |
幅度調制與無線發射模塊 |
完成AM、DSB、SSB調制,載波頻率20MHZ以內,音頻10KHZ以內; 6.3MHZ發射,可進行基極調幅。觀察高頻功率放大器丙類工作狀態的現象,測試丙類功放的調諧特性、負載特性,測試激勵信號變化、負載變化、電源電壓變化對工作狀態的影響,能清晰地觀察欠壓、臨界和過壓三種狀態的余弦脈沖波形 |
5 |
電容耦合鑒頻與同步幅度解調模塊 |
相位鑒頻器、斜率鑒頻,6.3MHZ中心頻率; 同步解調、集成混頻(本振輸入8.8MHZ載波6.3MHZ,輸出2.5MHZ) |
6 |
頻率合成、計數鑒頻與乘積型相位鑒頻 |
能進行同步帶、捕捉帶測試及調頻信號產生; 脈沖計數鑒頻、乘積型相位鑒頻; |
五.設備配置
序號 |
設備名稱 |
型 號 |
備 注 |
1-1 |
高頻電子線路實驗平臺 |
RZ8653 |
每組一臺 |
出廠 附件 |
RZ8653高頻電子線路使用說明書 |
1本 |
|
電源線 |
1根 |
||
信號連接線 |
8根 |
||
保修卡、合格證 |
1套 |
||
2 |
100MHz雙蹤數字示波器 |
—— |
每組一臺(學校自配) |
3 |
萬用表 |
—— |
每組一臺(學校自配) |
4 |
掃頻儀 |
—— |
每組一臺(學校自配) |
